在高性能計算、大功率通信器件及三維集成技術加速迭代的產業浪潮中，熱管理已成為制約芯片性能躍升的核心技術瓶頸。尤其是以碳化硅（SiC）、氮化鎵（GaN）為代表的第三代半導體器件在高頻、高功率場景下產生的極端熱流密度，使傳統硅基散熱方案逐漸觸及性能天花板。

作為熱導率最高的材料，金剛石在理論與實驗中展現出優異的散熱能力，其在散熱基底、熱沉、片上集成等方向的潛在價值正快速獲得行業重估。然而，材料層面尚未徹底解決的應力控制與工藝適配難題，始終阻礙其產業化步伐。

近日，中國科學院寧波材料所宣布突破性進展——成功研制出4英寸超薄、超低翹曲金剛石自支撐薄膜，為該技術從實驗室走向工業封裝應用奠定了關鍵技術基礎。

當前金剛石散熱技術主要沿兩大路徑演進：其一，將金剛石作為復合基板與硅、GaN或SiC材料結合，構建協同散熱體系；其二，通過化學氣相沉積（CVD）工藝制備金剛石熱沉或薄膜，實現與芯片熱源的直接物理接觸。但無論何種技術路線，均面臨"剝離襯底后嚴重翹曲變形"的共性挑戰——當薄膜厚度降至100微米以下、尺寸擴展至2英寸以上時，內應力累積與界面生長不均勻性將導致顯著形變，直接突破熱壓封裝工藝的形位公差要求。這一頑疾長期限制了金剛石材料在芯片級直接鍵合散熱場景中的規模化滲透，盡管其理論散熱性能遠超銅、氮化鋁等傳統介質。

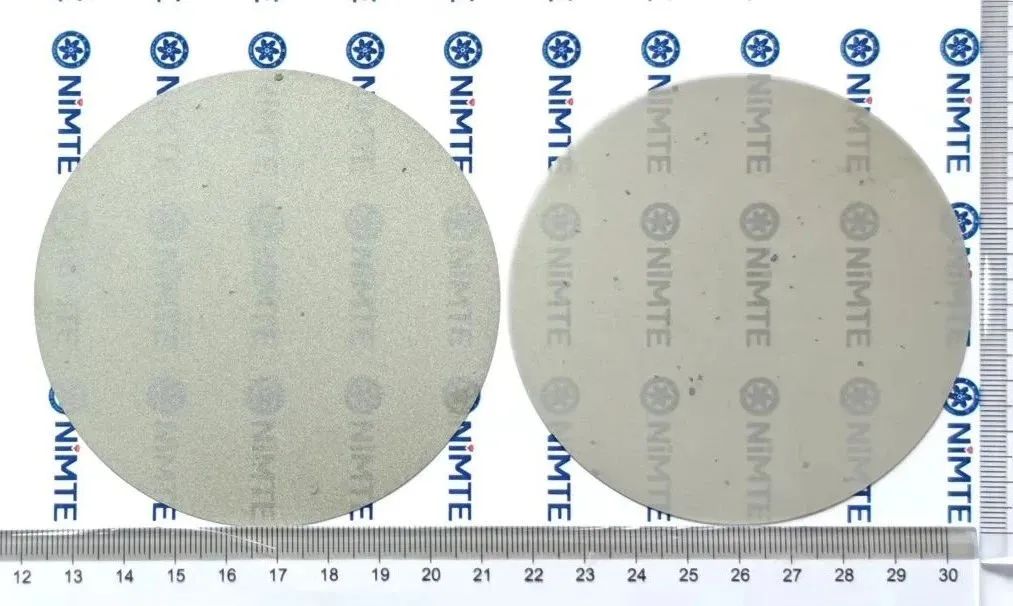

研究人員通過優化氣相沉積工藝，改良襯底脫除與熱處理流程，成功實現了在不犧牲膜質量的前提下，明顯降低金剛石自支撐薄膜應力與翹曲。該團隊制備的4英寸金剛石薄膜，厚度小于100 μm，翹曲度控制在10 μm以內，且在無外力條件下可牢固貼附于玻璃基板，具備自吸附能力。這一性能表現不僅滿足芯片熱沉鍵合的翹曲要求，也為將金剛石薄膜納入異質集成、3D堆疊等先進封裝工藝提供了可能。

這項技術突破在產業鏈中具有深遠的意義。金剛石熱管理材料的產業鏈可粗分為四大環節：材料合成、形貌控制與晶面取向、結構加工與精密切割，以及與芯片或封裝結構的對接集成。其中，第一環節我國產業已基本形成從高純氣源（如甲烷、氫氣）到反應設備（CVD系統）的本地配套，部分企業已實現大面積金剛石薄膜的商業化生長；第二環節則是實現薄膜質量與應力控制的核心，在此處寧波材料所的成果填補了關鍵技術空白；而后兩者——精密加工與封裝集成——目前仍由少數海外企業具備全流程能力，成為國產材料走向產業端的關鍵關口。

尤其在芯片封裝領域，將金剛石薄膜直接鍵合于功率器件芯片（如GaN功率放大器）表面，可明顯降低界面熱阻，并穩定芯片結溫，進而延長壽命、提升頻率穩定性。過去，由于金剛石表面粗糙度大、翹曲高，封裝廠商多采用貼附銅中間層的方式實現間接散熱，但這大幅犧牲了金剛石優異的熱導率。因此，實現表面低應力、高平整度的自支撐結構，是實現“芯片-金剛石”直接熱耦合的前提，而這一制程工藝若能標準化，將成為熱管理方案從實驗驗證向晶圓級封裝體系跨越的起點。

從市場前景分析，金剛石散熱材料的核心戰場集中在5G通信、新能源汽車、數據中心等高熱流密度領域。尤其在AI服務器GPU熱設計功耗突破400W的當下，傳統風冷系統已觸及散熱效率極限，熱管理能耗占比超過系統總功耗的40%，成為制約算力升級的非線性瓶頸。相較于傳統石墨-銅復合結構，金剛石材料憑借其獨特的熱-電綜合性能，有望通過直接封裝于芯片熱源區域?qū)崿F(xiàn)散熱效能質的飛躍。目前，國際廠商如Coherent、Element Six已推出商用金剛石熱沉產品，目標直指NVIDIA、AMD等頂級芯片制造商，而國內產業尚處于工程樣片驗證與特種領域應用階段。

展望產業演進方向，金剛石散熱技術正經歷從"材料特性驗證"向"工程化制造"的戰略轉型。制約其規模應用的核心矛盾已從單純追求熱導率指標，轉向熱膨脹匹配、界面可靠性、加工適應性等工程化技術攻關。誰能率先構建"材料-器件-封裝"的垂直整合能力，誰就能在下一代熱管理技術競爭中占據制高點。當前，國內科研機構如中國電科38所、南昌大學、北京航材院等正加速推進自支撐金剛石膜工藝開發，同時半導體裝備企業也在積極布局激光精密切割、超聲研磨等專用加工設備。

這項技術突破不僅填補了我國在高端熱管理材料領域的技術空白，更為構建自主可控的芯片散熱產業鏈提供了核心材料支撐。金剛石材料從"實驗室性能標桿"向"可制造、可集成、可量產"的工程化躍遷，正成為全球半導體熱管理技術競賽的焦點。未來，圍繞標準化接口、工藝魯棒性及封裝兼容性的持續創新，將決定金剛石能否從"學術明星"蛻變?yōu)?quot;產業基石"的關鍵路徑。

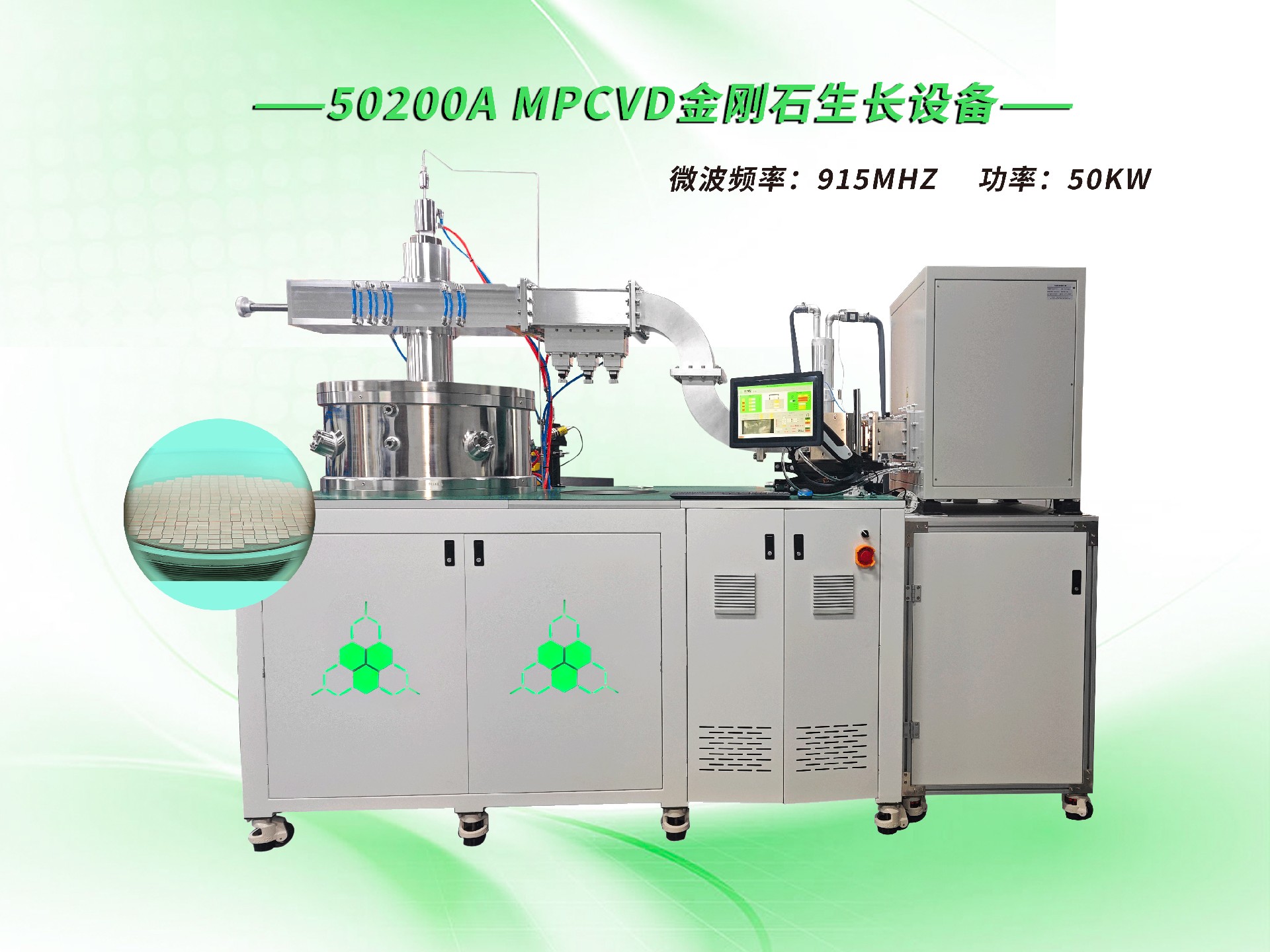

碳方程50200A MPCVD設備采用915MHZ的微波頻率及50KW運行功率，該設備單爐可生產8英寸多晶產品，若用于生產單晶金剛石，單爐能夠穩定產出多達 489 片尺寸為 7*7mm 的單晶金剛石，更大尺寸的多晶產品意味著更高的生產效率和更低的單位成本，能夠滿足客戶大規模生產的需求。同時，我們的設備在技術方面也有著諸多創新和突破，確保了產品的高質量和穩定性。有效降低生產成本，提高產品的市場競爭力。
